一、布燈方式

    足球場照明質量主要取決于球場平均照度與照度均勻度以及燈具的眩光控制。足球場照明不僅要滿足球員對照度的要求，而且要滿足觀眾。

    (一)室外足球場

    1.無電視轉播要求下常見的布燈方式分為以下幾種：

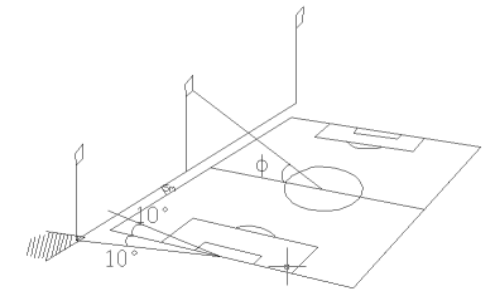

    a.四角布置

    采用場地四角布置時，燈桿底部到場地邊線中點的連線與場地邊線之間的夾角不宜小于5°，且燈桿底部到底線中點的連線與底線之間的夾角不宜小于10°，燈具高度宜滿足燈拍中心到場地中心連線與場地平面之間的夾角不小于25°。

    b.兩側布置

    采用場地兩側布置時，燈具不宜布置在球門中心點沿底線兩側10°范圍內，燈桿底部與場地邊線之間的距離不應小于5米，燈具高度宜滿足燈具到場地中心線的垂直連線與場地平面之間的夾角不小于25°。 如下圖：

    c.馬道布置

    對于大型綜合的體育場館，結合照明設計要求和體育場館建筑方案，宜按需設置馬道，馬道設置的數量，高度，走向和位置應滿足照明設計和體育工藝的相關要求。合理的馬道布局和數量，不僅可以實現照明設計要求的燈具位置和投射角度，以盡量降低照明燈具的安裝數量，同時還能和建筑造型緊密結合，突出表現體育場館的建筑風格。

    2.對于有電視轉播要求的足球場，布燈方式主要有以下幾個注意點：

    a.采用場地兩側布置方式時 采用兩側布燈時，燈具不應布置在球門中心點沿底線兩側15°范圍內。

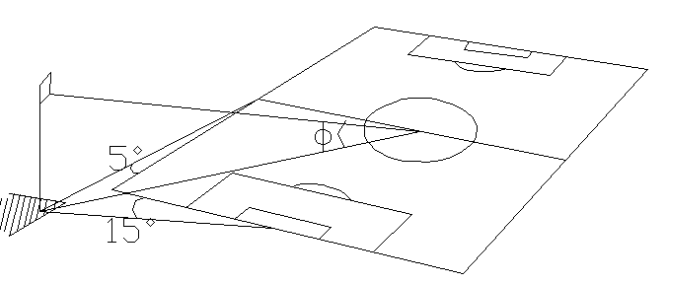

    b.采用場地四角布置方式時

    采用四角布置時，燈桿底部到場地邊線中點的連線與場地邊線之間的夾角不應小于5°，且燈桿底部到底線中點的連線與底線之間的夾角不應小于15°，燈具高度應滿足燈拍中心到場地中心的連線與場地平面之間的夾角不小于25°。

    c. 采用混合布置時

    采用混合布置時，燈具的位置及高度應同時滿足兩側布置和四角布置的要求。 d.其他 其他任何情況下，燈桿的布置均不應妨礙觀眾的視線。

    (二)室內足球場

    室內足球場一般為訓練和娛樂，室內籃球場可采用以下幾種布燈方式：

    1.頂部布置 只適于要求較低的場景，頂部燈具會對運動員產生眩光，高要求的宜采用兩側布置。

    2.側壁安裝 側壁安裝宜采用投光燈，能提供更好的垂直照度，但燈具的投射角度不應大于65°。

    3.混合安裝 采用頂部安裝與側壁安裝相結合的方式布置燈具。

    二、照明標準

    照明標準參照國標JGJ153-2016，其中對足球場的照明要求如下

    三、燈具選擇

    室外足球場燈具選擇需要考慮安裝位置、燈具光束角、燈具風阻系數等。

    四、照明模擬

    室外足球場

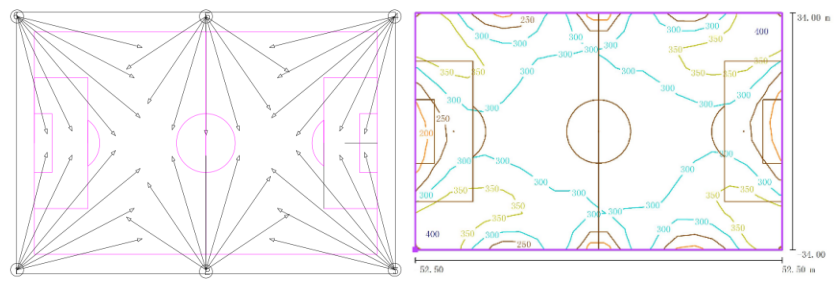

    燈具光線照射方向示意圖與等照度圖

    3D效果圖與偽色圖

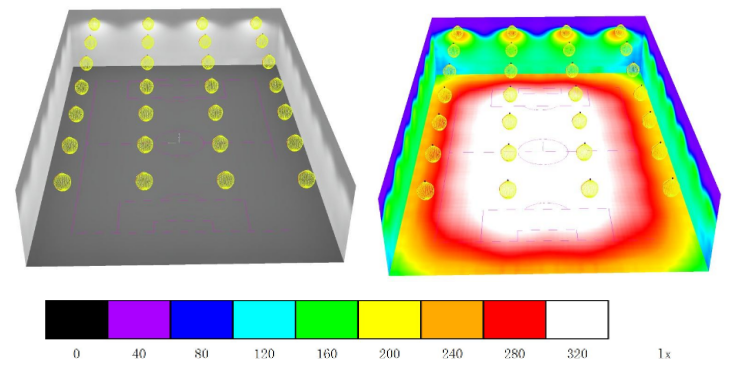

    室內足球場

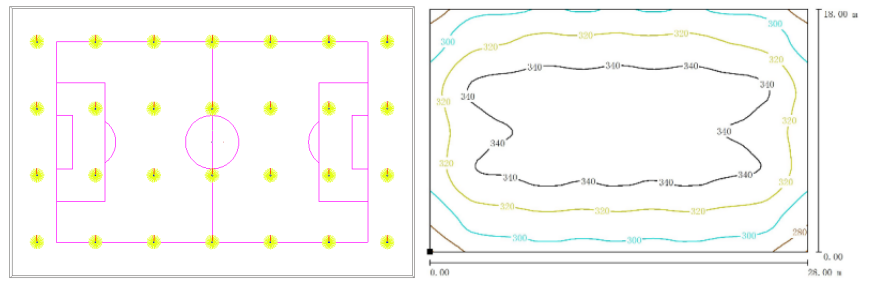

    燈具布置圖與等照度圖
